Земснаряд с фрезерным рыхлителем

Удаление осадка путем дробления твердого грунта вращающейся фрезерной головкой

Земснаряды

Земснаряд с фрезерным рыхлителем

Удаление осадка путем дробления твердого грунта вращающейся фрезерной головкой

Глубина разработки: до 18 м

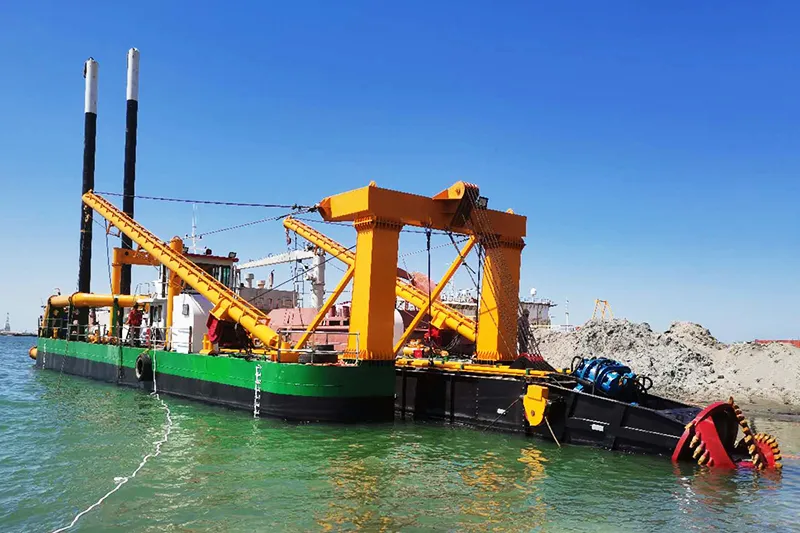

Землесосный снаряд с фрезерным грунторыхлителем — это техническое судно, широко используемое в дноуглубительных проектах. Его работа заключается в использовании вращающейся фрезерной головки для разрыхления грунта на дне реки или моря, превращая его в пульпу, смешанную с водой. Затем эта пульпа всасывается в насос через всасывающую трубу и выкачивается через выпускную трубу в указанную зону утилизации, завершая процесс дноуглубления, транспортировки и выгрузки в одной интегрированной операции.

Запросить расценки

Технические характеристики

Модель	ZHD-CSD-800	ZHD-CSD-700	ZHD-CSD-650	ZHD-CSD-550	ZHD-CSD-500	ZHD-CSD-450	ZHD-CSD-400	ZHD-CSD-300	ZHD-CSD-250	ZHD-CSD-200
Производительность по пульпе	8000m³/ч	7000m³/ч	6000m³/ч	5000m³/ч	3500m³/ч	3000m³/ч	2200m³/ч	1200m³/ч	800m³/ч	500m³/ч
Концентрация пульпы	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%	15-20%
Длина корпуса с поднятой стрелой	55м	52м	48м	42м	40м	37м	36м	29м	26м	22м
Ширина	10м	9.3м	9.03м	8.8м	7.5м	7.2м	6.8м	6м	5м	4.8м
Высота	3м	2.8м	2.75м	2.75м	2.2м	2.0м	1.8м	1.5м	1.26м	1.26м
Глубина разработки	18м	18м	18м	14м	14м	14м	14м	12м	12м	10м
Дальность транспортирования пульпы	1500м	1500м	1500м	1500м	1500м	1000м	1000м	1000м	800м	500м
Общая мощность	3600kW 3600кВт	3365кВт	2446кВт	1640кВт	1193кВт	1007кВт	806кВт	648кВт	351кВт	224кВт
Гидравлическая лебедка	250kN 250кН	200кН	150кН	120кН	100кН	80кН	60кН	40кН	40кН	20кН
Мощность на валу	800кВт	582кВт	470кВт	300кВт	170кВт	115кВт	90кВт	55кВт	37кВт	22кВт

Преимущества

Высокая эффективность: благодаря интегрированным функциям дноуглубления, транспортировки и разгрузки наши земснаряды могут работать непрерывно, что обеспечивает более высокую эффективность производства.
Прецизионные дноуглубительные работы: земснаряд с интегрированными системами ПЛК Siemens обеспечивает высокоточное выполнение работ в заданных участках с контурированием дна, благодаря современным механизмам управления и позиционирования фрезерной головки.
Высокая адаптивность: наши земснаряды способны работать в различных почвенных условиях и оснащены различными типами режущих элементов для разработки песка, суглинистой почвы, ила и многого другого. Они хорошо себя зарекомендовали в спокойных внутренних реках, озерах и прибрежных портах со слабым течением и минимальными волнами.
Экономичность: земснаряды нашего производства осуществляют единовременный процесс извлечения и транспортировки донных отложений, исключая потребность в дополнительной техники и существенно оптимизируя бюджет дноуглубительных мероприятий.

Детали

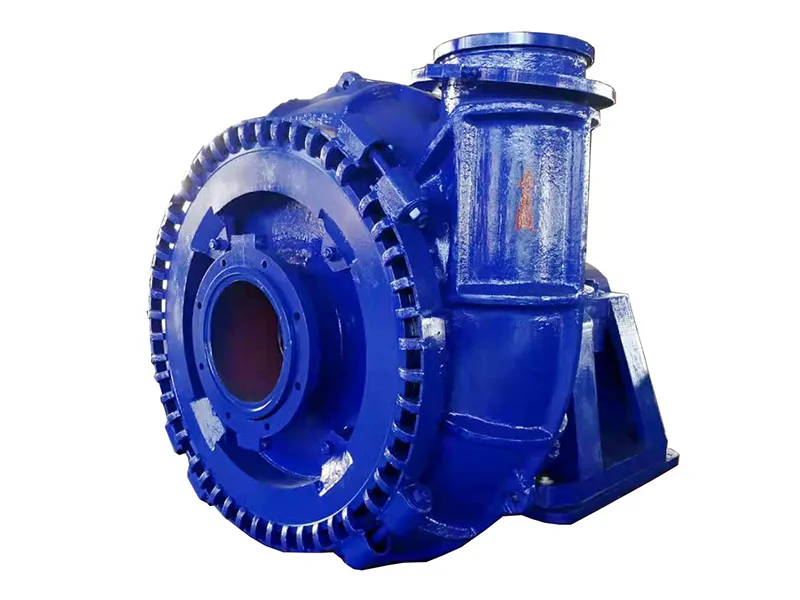

Насосы

Бренды: Datang, Kingda, Boxin, Shijiazhuang Industrial Pump Factory (SNG)

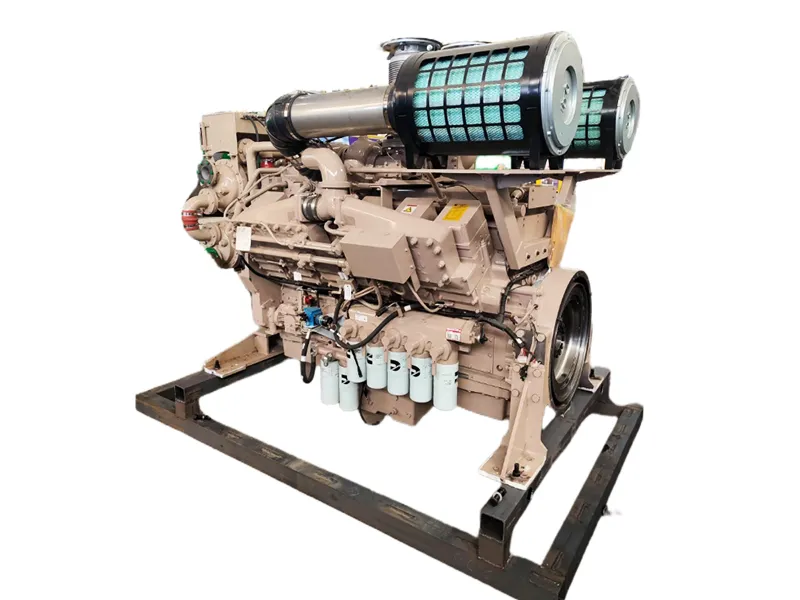

Дизельный двигатель

Бренды: Cummins, Mitsubishi, Weichai

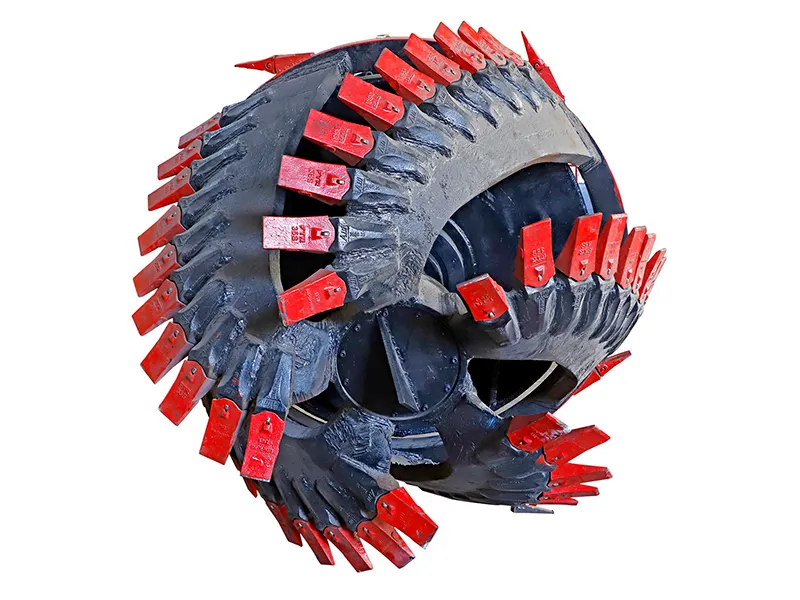

Фрезерная головка

Характеристики: Головки фрезерные со сменными пластинами изготовлены из высокохромистого сплава, обеспечивающего превосходную износостойкость.

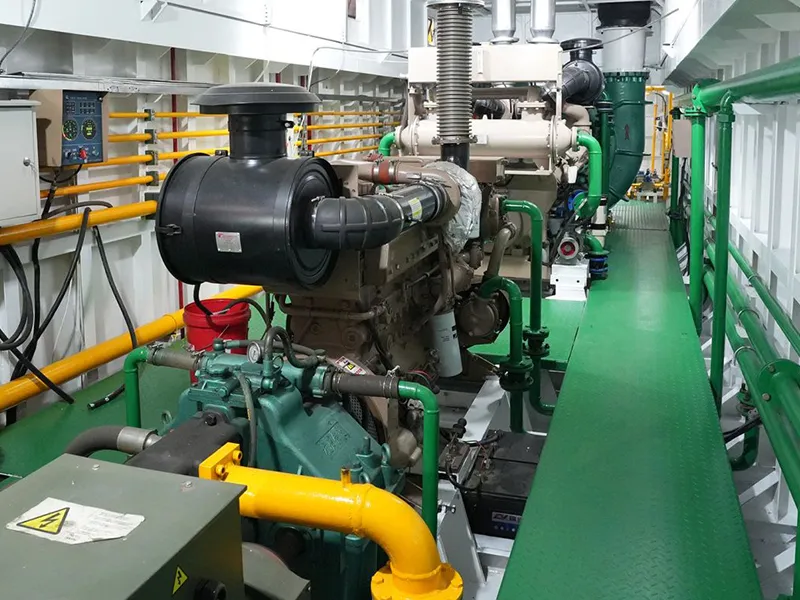

Гидравлическая система

Бренды: Rexroth, Vickers, Yuken (Япония)

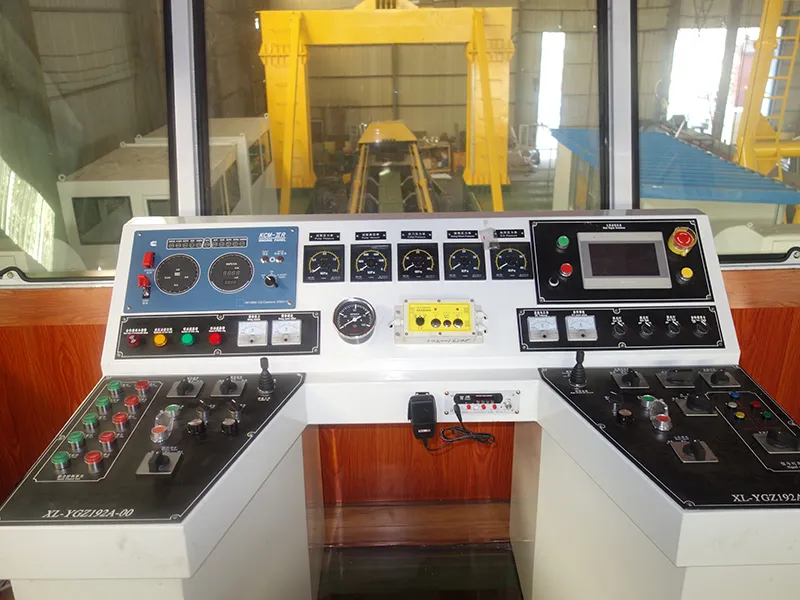

Система управления ПЛК

Бренды: Siemens

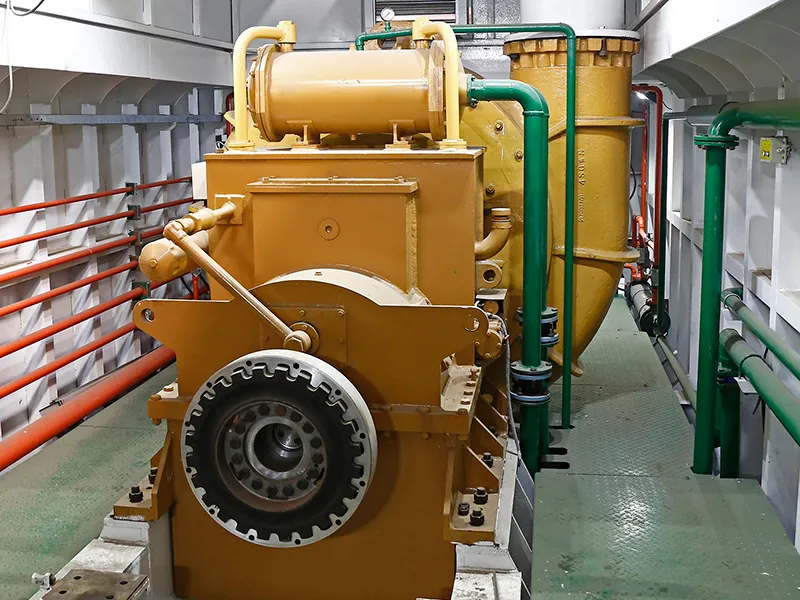

Гидравлическая муфта

Бренд: CNPC Jichai Power

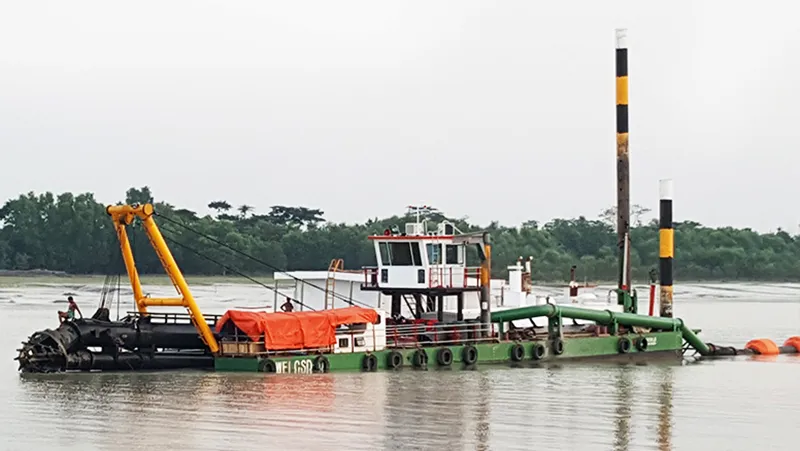

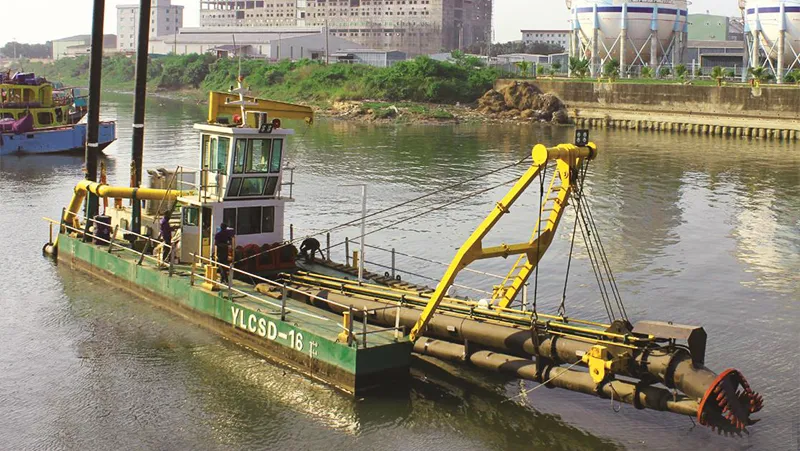

Наши проекты

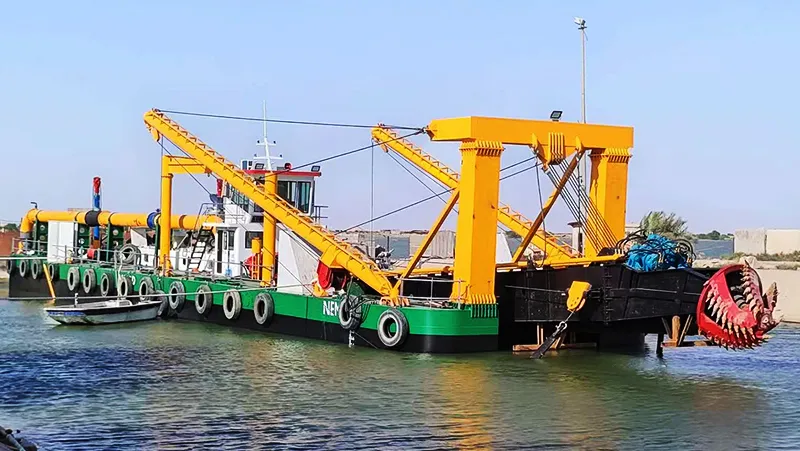

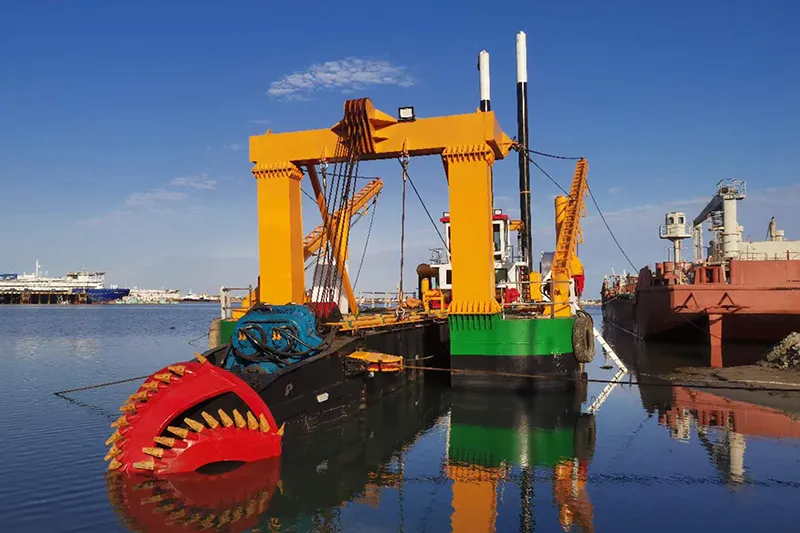

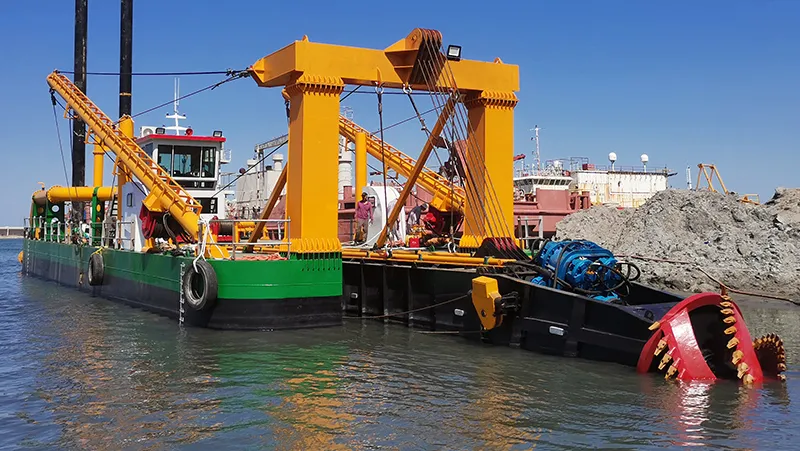

26-дюймовый землесосный снаряд работает на строительной площадке в Египте, выполняя дноуглубительные работы. Данный земснаряд рассчитан на производительность 6000 м³/ч, глубину разработки 18 м и дальность транспортирования пульпы до 2000 м. Оснащен якорной стрелой.

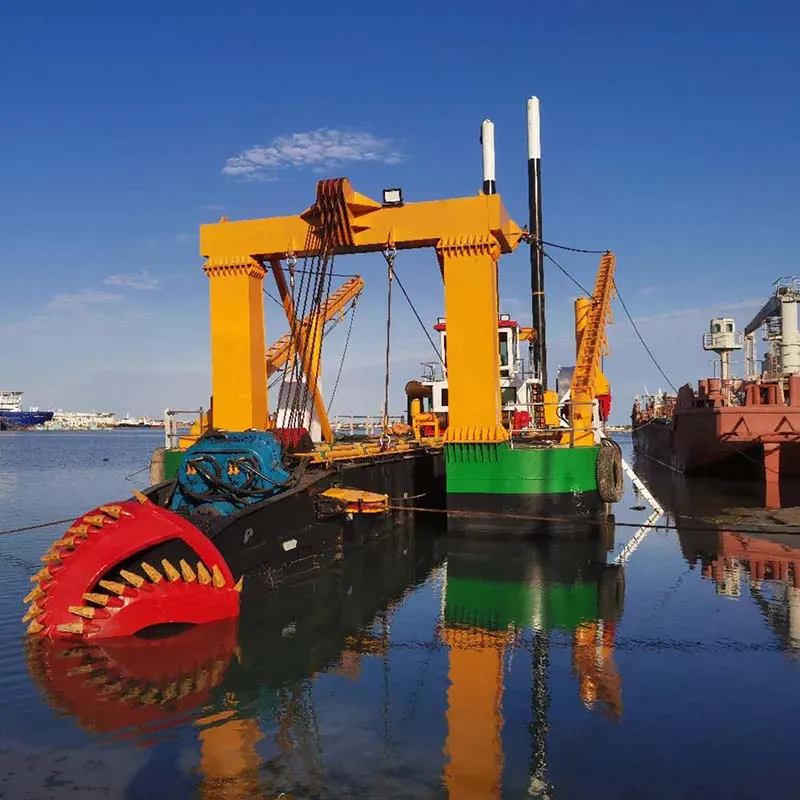

26-дюймовый земснаряд с фрезерным рыхлителем работает на строительной площадке в Индонезии для дноуглубительных работ. Данный снаряд рассчитан на производительность 6000 м³/ч, глубину разработки грунта 18 ми дальности транспортирования мальпы до 2000 м. Оно оснащено двигателем Mitsubishi.

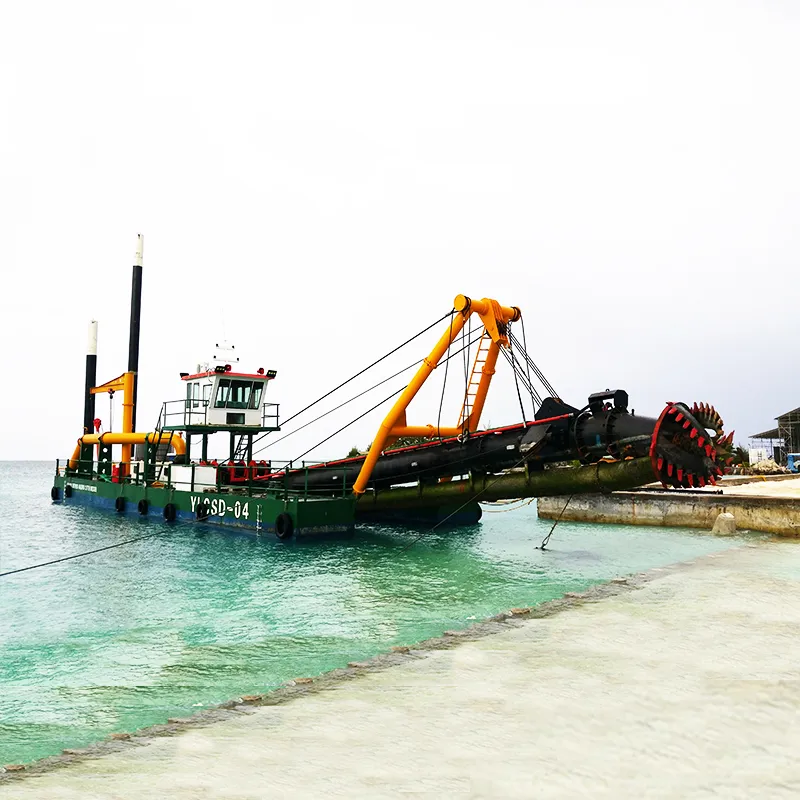

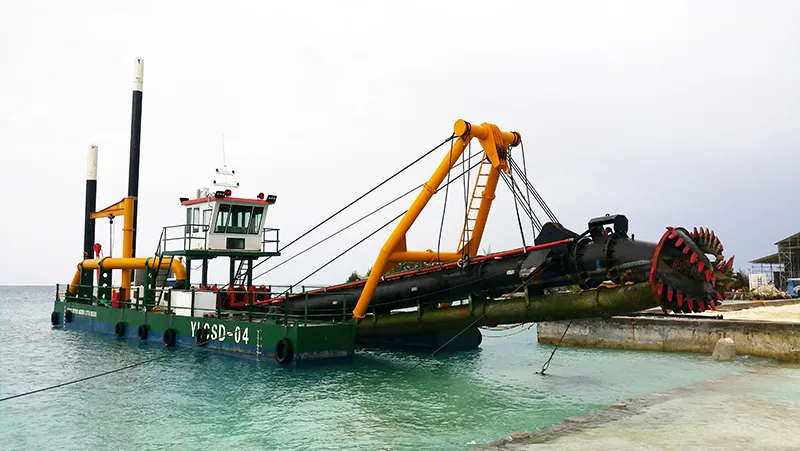

20-дюймовый землесосный снаряд с фрезерным рыхлителем работает в прибрежной акватории Мальдивских островов, занимаясь разработкой кораллов и углублением каналов. Данный земснаряд рассчитан на производительность 3500 м³/ч, глубину разработки до 15 м и дальность транспортирования до 500 м. Судно оснащено двигателем Cummins.

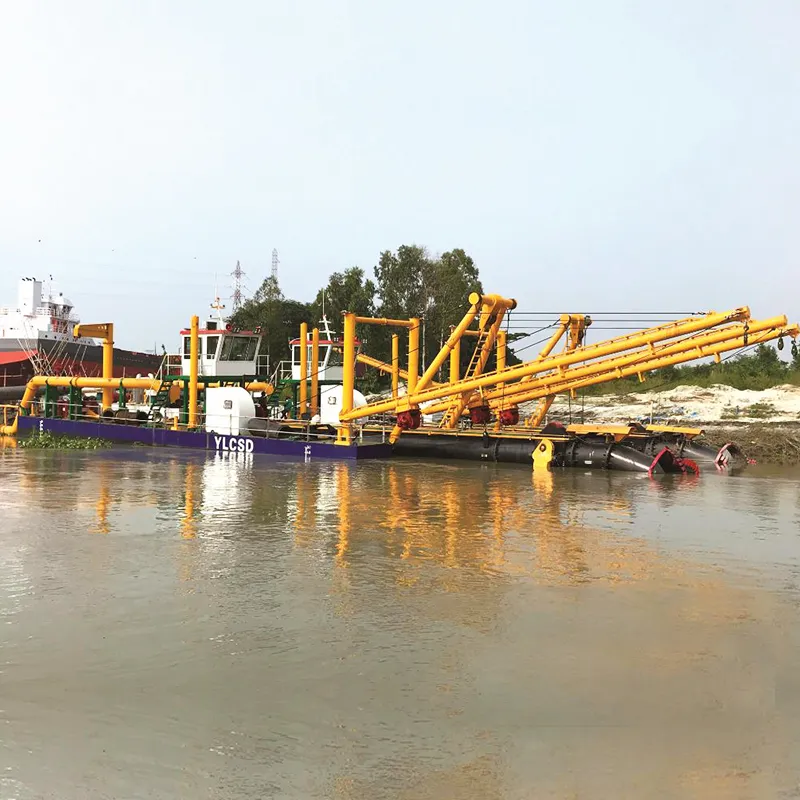

20-дюймовый землесосный снаряд с фрезерным рыхлителем работает в руслах рек Бангладеш, удаляя песок и ил. Данный земснаряд рассчитан на производительность 3500 м³/ч, глубину разработки 15 м и дальность транспортирования до 1500 м. Он оснащен двигателем Cummins.

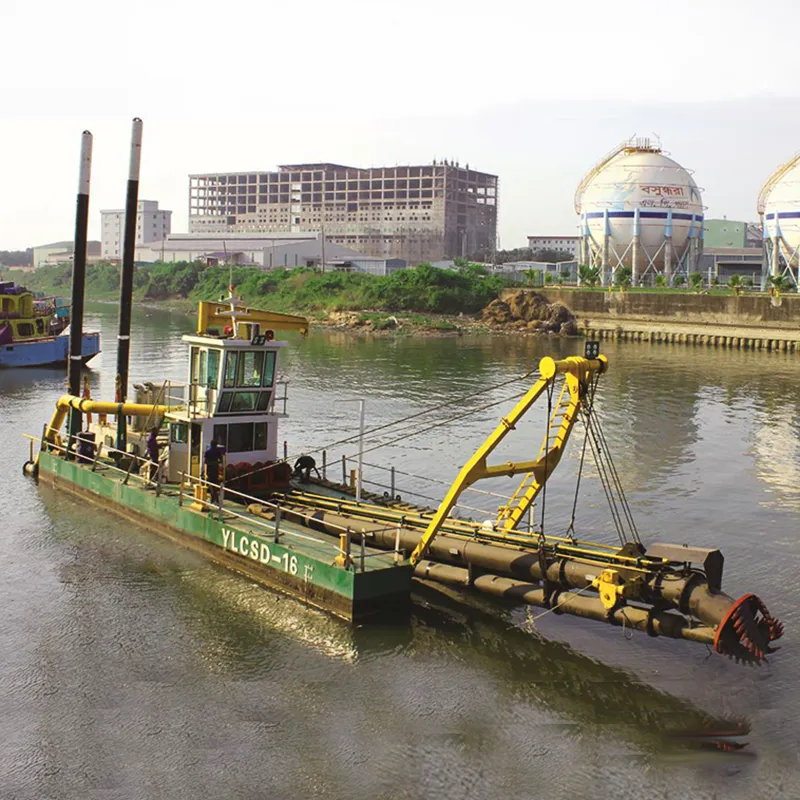

12-дюймовый землесосный снаряд с фрезерным рыхлителем используется в руслах рек Бангладеш для проведения дноуглубительных работ. Данный земснаряд рассчитан на производительность 1200 м³/ч, глубину разработки 12 м и дальность транспортирования до 1000 м. Земснаряд оснащен двигателем Cummins.
